取引先とやり取りする CAD が違う、PDF でしか図面がない、古い CAD で開けない——CAD 実務のトラブルの多くは「形式の変換」で解決します。
この記事は、DWG・DXF・JWW・SXF・PDF・画像という主要な図面形式の変換を 1 ページに整理した完全ガイドです。
図面変換エンジンを 2005 年から開発してきたシステムメトリックス株式会社が、変換の基本原則から目的別の手順、失敗を防ぐ鉄則までを解説します。
やりたい変換が決まっている方は、目的別の一覧から個別記事へ進んでください。
CAD データ変換は、ブラウザだけで完結します
CAD 変換サービス「DARE ONE」なら、DWG・DXF・JWW・PDF の相互変換も、スキャン図面のベクター化も無料。Web ビューワーで変換結果を確認してからダウンロードできます。
目次
- CAD の主要ファイル形式マップ
- 変換の基本原則 3 つ
- 目的別・変換方法の一覧
- 変換手段の使い分け【オンライン vs アプリ】
- 変換の失敗を防ぐ鉄則【トラブル対策】
- 【開発元が解説】きれいに変換できるかは何で決まるのか
- よくある質問（FAQ）
- まとめ
「開けない図面データが送られてきた…」そんなお悩みを1分で解決
DARE ONE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！

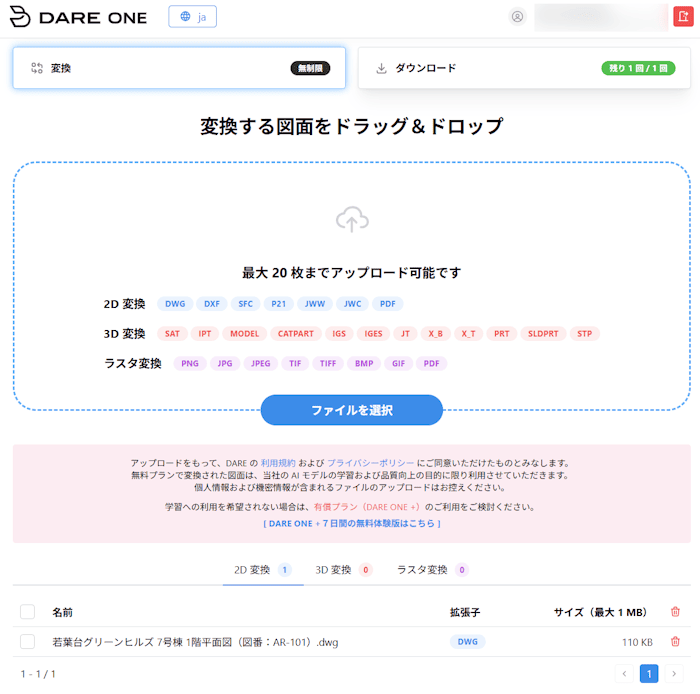

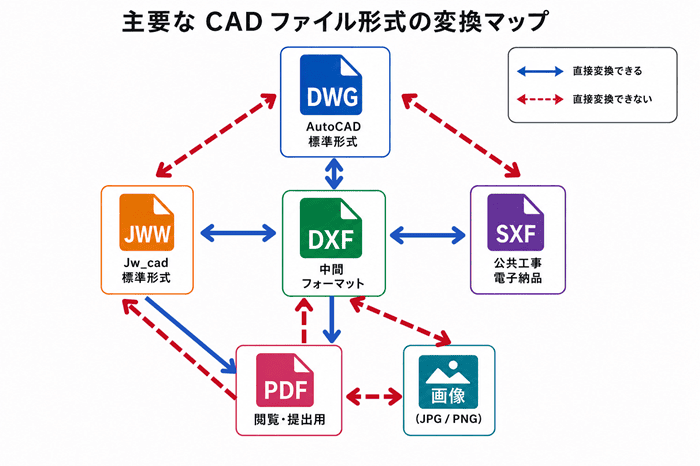

CAD の主要ファイル形式マップ
まず、実務で登場する形式の役割を整理します。
| 形式 | 拡張子 | 役割 | 詳しい解説 |
|---|---|---|---|
| DWG | .dwg | AutoCAD の標準形式。世界標準 | DWG ファイルとは？ |
| DXF | .dxf | CAD 間の受け渡し用（中間ファイル） | DXF ファイルとは？ |
| JWW | .jww | 無料 CAD「Jw_cad」の標準形式。国内建築で普及 | JWW ファイルの開き方 |
| SXF（SFC・P21） | .sfc / .p21 | 公共工事の電子納品用の標準形式 | SXF を DWG に変換する方法 |
| 閲覧・提出用。ベクターとラスター（スキャン）がある | PDF を CAD データに変換する方法 | ||
| 画像（JPG・PNG） | .jpg / .png | スキャン図面・写真。そのままでは編集不可 | ラスターベクター変換とは？ |
CAD が違えばファイルは開けない——これが変換が必要になる根本の理由です。
AutoCAD は JWW を開けず、Jw_cad は DWG を開けません。
だからこそ、形式の変換が CAD 実務の必須スキルになります。
変換の基本原則 3 つ
どの組み合わせの変換でも、押さえるポイントは共通です。
原則 1：相手の環境に合わせて「形式」を選ぶ
- 相手が AutoCAD 系 → DWG
- 相手が Jw_cad → JWW（DXF なら R12 形式）
- 相手の CAD が不明 → DXF
- 相手が CAD を持っていない → PDF
原則 2：形式だけでなく「バージョン」も合わせる
DWG・DXF にはバージョンがあり、新しい形式は古い CAD で開けません。
「変換したのに開けない」の最大の原因です。
相手の CAD の年式が分からなければ、少し古めのバージョンで出力するのが安全です。
詳しくは DWG のバージョンを変換する方法をご覧ください。
原則 3：変換結果は「渡す前に」確認する
変換後の図面を確認せずに渡すと、文字化けや図形崩れに相手が先に気づくことになります。

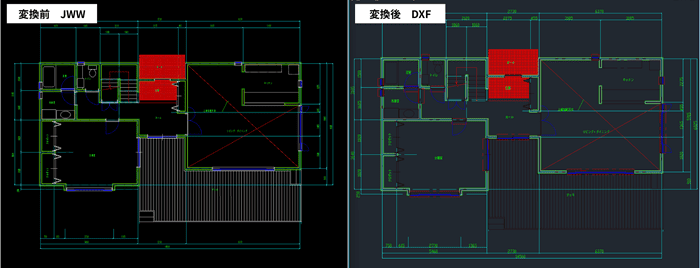

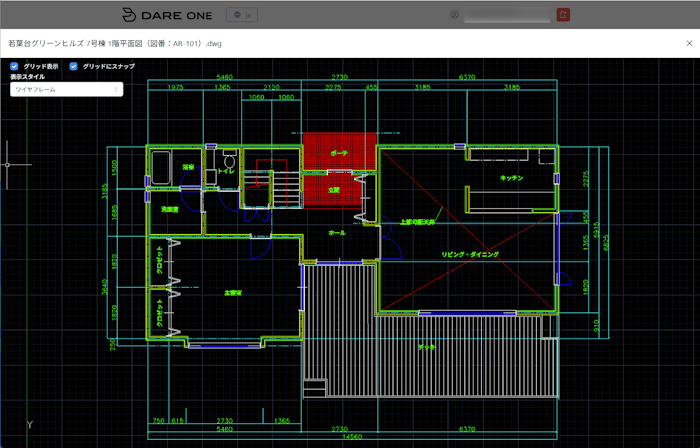

DARE ONE には Web ビューワーが付属しており、変換結果をブラウザで確認してからダウンロードできます。
