DXF ファイルとは、異なる CAD ソフトの間で図面データを受け渡すための「中間ファイル」形式です。
Autodesk 社が策定した形式で、拡張子は「.dxf」。AutoCAD・Jw_cad をはじめ、ほとんどの CAD が読み書きに対応しているため、「相手の CAD が分からないときは、とりあえず DXF」と言われるほど広く使われています。
一方で、バージョンとフォントの問題で「開けない」「文字化けする」が起こりやすい形式でもあります。
この記事では、図面変換エンジンを 20 年開発してきたシステムメトリックス株式会社が、DXF の仕組みから実務のトラブル対策まで解説します。
DXF が開けない・文字化けして困っていませんか？
CAD 変換サービス「DARE ONE」なら、DXF のバージョン変更も、JWW・DWG・PDF への変換もブラウザだけで完結。日本語フォントを考慮した変換で、文字化けが起こりにくい設計です。無料でお試しいただけます。
目次
- DXF ファイルとは
- DXF と DWG の違い【比較表】
- DXF のバージョン｜Jw_cad は R12 までしか読めない
- DXF のバージョンはメモ帳で確認できる
- DXF ファイルを開く方法【無料】
- DXF の文字化け対策
- 【開発元が解説】DXF 変換で図面が崩れやすいポイント
- よくある質問（FAQ）
- まとめ
「開けない図面データが送られてきた…」そんなお悩みを1分で解決
DARE ONE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！
DXF ファイルとは

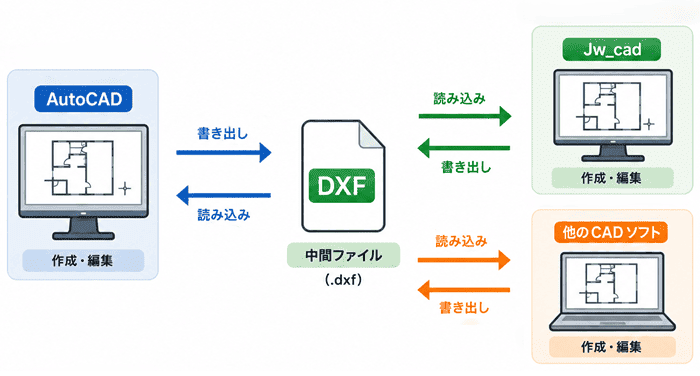

DXF（Drawing Exchange Format）とは、Autodesk 社が「異なる CAD 間のデータ交換」のために策定した図面ファイル形式です。
| 項目 | 内容 |
|---|---|
| 拡張子 | .dxf |
| 開発元 | Autodesk 社 |
| 役割 | CAD 間のデータ交換用（中間ファイル） |
| ファイルの中身 | テキスト形式（メモ帳で読める） |
| 対応ソフト | AutoCAD・Jw_cad ほか、ほとんどの CAD |
CAD ソフトはそれぞれ独自の保存形式（AutoCAD は DWG、Jw_cad は JWW）を持っていて、原則としてお互いのファイルを直接開けません。
そこで「どの CAD でも読める共通語」として使われるのが DXF です。
DXF と DWG の違い【比較表】
| 比較項目 | DXF | DWG |
|---|---|---|
| 役割 | CAD 間の受け渡し用 | AutoCAD の保存用 |
| ファイルの中身 | テキスト（メモ帳で読める） | バイナリ（人が読めない） |
| ファイルサイズ | 大きくなりやすい | 小さい |
| 対応ソフト | ほとんどの CAD | AutoCAD・DWG 互換 CAD |
| 情報の保持 | 交換用のため一部省かれることがある | AutoCAD の全機能を保持 |
普段の作業は DWG（または自分の CAD の形式）で保存し、別の CAD を使う相手に渡すときだけ DXF に変換するのが基本の使い分けです。
DWG の仕組みは DWG ファイルとは？で詳しく解説しています。
DXF のバージョン｜Jw_cad は R12 までしか読めない
DXF にも DWG と同様にバージョンがあり、これが DXF トラブルの最大の原因です。
| DXF バージョン | 主な対応 CAD |
|---|---|
| DXF 2018 形式 | AutoCAD 2018〜（現行） |
| DXF 2013 形式 | AutoCAD 2013〜2017 |
| DXF 2010 形式 | AutoCAD 2010〜2012 |
| DXF 2007〜2000 形式 | AutoCAD 2007〜2000 |
| DXF R12 形式 | Jw_cad が対応するのはここまで |
特に重要なのが、Jw_cad の DXF 対応は R12（1992 年頃の形式）までという点です。
AutoCAD の初期設定で書き出した新しい DXF を Jw_cad で開くと、開けなかったり、文字化けや図形の欠落が起こったりします。
AutoCAD 側で「R12 形式の DXF」で保存し直してもらうか、変換サービスで R12 に変換すると解決します。

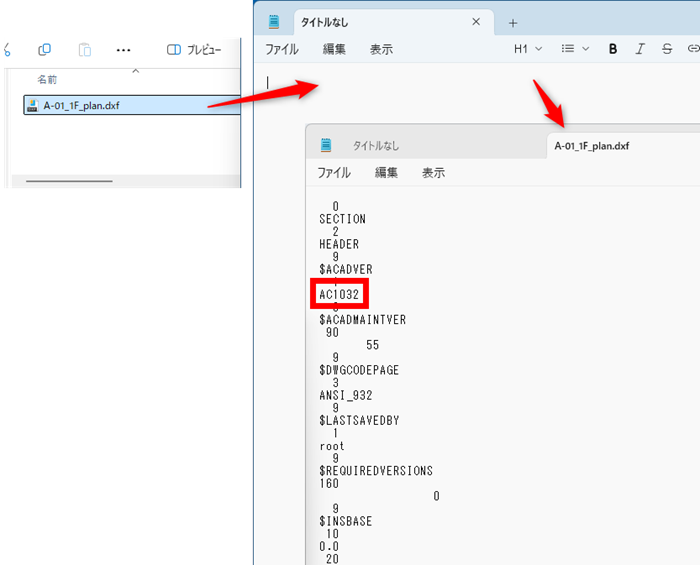

DXF のバージョンはメモ帳で確認できる
DXF はテキスト形式なので、メモ帳で開くだけでバージョンを確認できます。
- DXF ファイルを右クリック →「プログラムから開く」→「メモ帳」を選びます
- ファイルの先頭付近にある「$ACADVER」という行を探します
- その下の行の英数字がバージョンコードです
| コード | DXF バージョン |
|---|---|
| AC1032 | 2018 形式 |
| AC1027 | 2013 形式 |
| AC1024 | 2010 形式 |
| AC1021 | 2007 形式 |
| AC1009 | R12 形式（Jw_cad で開ける） |
「開けない」と言われたら、まずこの方法でバージョンを確かめると、原因の切り分けが一気に進みます。
DXF ファイルを開く方法【無料】
- CAD を持っている: AutoCAD・Jw_cad など、ほとんどの CAD でそのまま開けます（Jw_cad は R12 まで）
- CAD を持っていない: 無料のビューワーで閲覧するか、DARE ONE で PDF に変換すれば誰でも見られます
- バージョンが合わずに開けない: DARE ONE でバージョンを変更した DXF、または JWW・DWG に変換します
DARE ONE での変換は 3 ステップです。

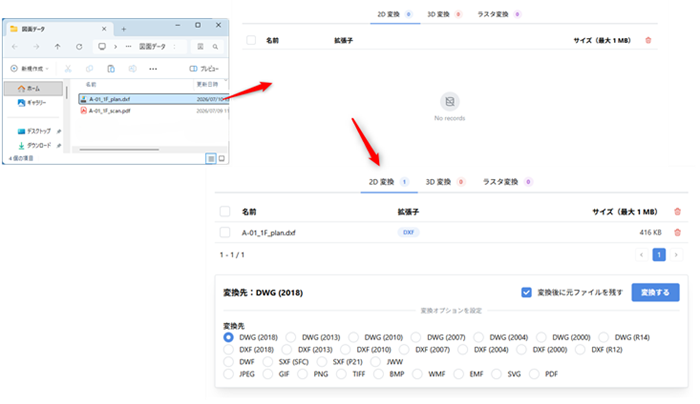

STEP 1：DXF をアップロード
DARE ONE に無料の会員登録をしてログインし、DXF ファイルをアップロードします。

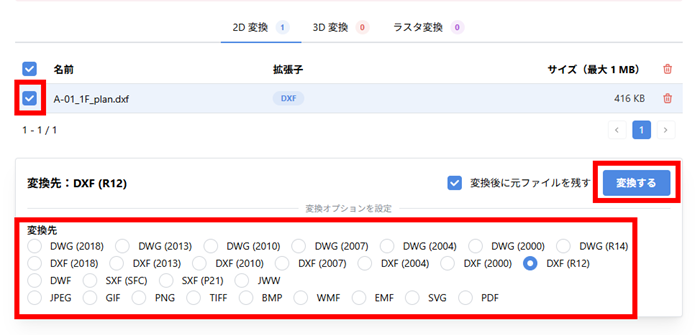

STEP 2：出力形式を選んで変換
JWW・DWG・PDF や、バージョンを変えた DXF など、目的の形式を選んで変換します。
STEP 3：確認してダウンロード
Web ビューワーで変換結果を確認してから、ダウンロードできます。

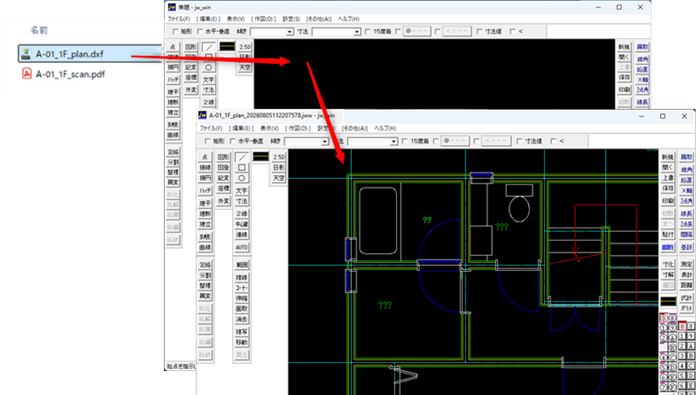

Jw_cad で毎日 DXF を受け取るなら、アイコンへのドラッグ&ドロップだけで開ける専用アプリ DARE Jw も便利です。
DARE Jw は新しいバージョンの DXF も Jw_cad でそのまま開けるため、R12 問題を意識する必要がなくなります。
DXF の文字化け対策
DXF の受け渡しで最も多いトラブルが文字化けです。
原因は大きく 2 つあります。
- バージョンの問題: 新しい DXF を Jw_cad で無理に開くと、文字情報が正しく読めないことがあります
- フォントの問題: 図面で使われているフォントが開く側の PC にないと、代替フォントで表示されて化けたり、レイアウトがずれたりします
対処の手順は Jw_cad で開いた DXF ファイルが文字化けしたときの対処方法で画像付きで解説しています。
DARE の変換は日本語フォントを考慮しているため、DARE ONE や DARE Jw を経由するだけで文字化けが解消されるケースも多くあります。
【開発元が解説】DXF 変換で図面が崩れやすいポイント
変換エンジンの開発元として、DXF で図面が崩れやすい技術的なポイントを紹介します。
- 文字コードとフォント: DXF は作成した CAD・環境によって文字コードの扱いが異なります。日本語の図面では、ここを正しく解釈できるかが文字化けの分かれ目です
- CAD ごとの方言: 同じ DXF でも、書き出す CAD によって図形の表現方法に癖（方言）があります。変換エンジンは方言ごとの解釈を蓄積して精度を上げています
- 線種・ハッチングの再現: 破線や一点鎖線、ハッチングは CAD によって定義が異なり、単純にコピーすると実線になったり消えたりします
DARE は 2005 年からこの検証を積み重ねてきました。
変換品質は無料版でそのまま確認できます。
よくある質問（FAQ）
DXF ファイルとは何ですか？一言でいうと？
異なる CAD ソフトの間で図面を受け渡すための中間ファイル形式です。
Autodesk 社が策定し、ほとんどの CAD が読み書きに対応しています。
DXF は無料で開けますか？
開けます。
Jw_cad などの無料 CAD（R12 形式まで）や無料ビューワーで開けるほか、DARE ONE（無料）で JWW・DWG・PDF に変換して開くこともできます。
DXF が開けないのはなぜですか？
最も多い原因はバージョンです。
特に Jw_cad は R12 形式までしか対応していないため、新しい DXF は開けません。
メモ帳で $ACADVER のコードを確認し、R12 より新しければ変換サービスでバージョンを下げるか、JWW に変換します。
DXF と DWG はどちらで図面をもらうべきですか？
自分の CAD が AutoCAD 系なら DWG、それ以外の CAD なら DXF が基本です。
Jw_cad の場合は R12 形式の DXF を指定するか、JWW に変換してもらうとスムーズに開けます。
無料版と有料版（DARE ONE +）は何が違いますか？
どちらも変換回数は無制限です。
無料版はダウンロードが 1 日 1 回で、変換した図面が DARE の AI モデル学習に利用されます。
有料版の DARE ONE +（月 2,200 円／年 22,000 円）はダウンロードが 1 日 10 回になり、図面が AI 学習に利用されないため、機密性の高い業務図面の取り扱いにも適しています。
まとめ
- DXF とは、CAD 間で図面を受け渡すための中間ファイル形式。ほとんどの CAD が対応
- トラブルの原因はほぼ「バージョン」と「フォント」。Jw_cad は R12 までが最重要ポイント
- DXF はテキスト形式なので、メモ帳の $ACADVER でバージョンを確認できる
- 開けない・文字化けするときは、無料の DARE ONE でバージョン変更・JWW/DWG への変換で解決できる
まずは手元の DXF で、変換品質を無料で確かめてみてください。
