「取引先から届いたファイル、拡張子が見慣れないけれど何で開けばいい？」——CAD 実務の定番の悩みです。
この記事は、CAD 図面に関係する拡張子を一覧表で引けるようにした早見ガイドです。
拡張子ごとの正体・対応ソフト・開き方の記事をまとめているので、届いたファイルの拡張子をこのページで探せば、次にやることが分かります。
対応している形式に変換すれば開けるようになります
CAD 変換サービス「DARE ONE」なら、DWG・DXF・JWW・PDF をブラウザだけで相互変換。手持ちの CAD で開ける形式に無料で変換できます。
目次
「開けない図面データが送られてきた…」そんなお悩みを1分で解決
DARE ONE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！
CAD の主要な拡張子一覧【早見表】
| 拡張子 | 正体 | 主な対応ソフト | 詳しい解説 |
|---|---|---|---|
| .dwg | AutoCAD の標準図面形式 | AutoCAD・DWG 互換 CAD | DWG ファイルとは？ |
| .dxf | CAD 間の受け渡し用（中間ファイル） | ほとんどの CAD | DXF ファイルとは？ |
| .jww | Jw_cad の標準図面形式 | Jw_cad | JWW ファイルの開き方 |
| .jwc | Jw_cad の旧形式（DOS 版時代） | Jw_cad | 開いてから JWW で保存し直すのが定番 |
| .sfc / .p21 | SXF（公共工事の電子納品用の標準形式） | SXF 対応 CAD | SXF を DWG に変換する方法 |
| 閲覧・提出用の文書形式（ベクター/ラスターの 2 種類） | どの PC・スマホでも | PDF を CAD データに変換する方法 | |
| .jpg / .png / .tiff | 画像（スキャン図面・写真） | 画像ビューワー | ラスターベクター変換とは？ |
| .bak / .jw$ | CAD が自動生成するバックアップファイル | 元の CAD | 拡張子を戻すと図面として開けることがある |
まずこの表で「届いたファイルの正体」を確認してください。
以降で、見分け方とつまずきやすいポイントを解説します。
拡張子を確認する方法
Windows の初期設定では拡張子が表示されないため、まず表示をオンにします。

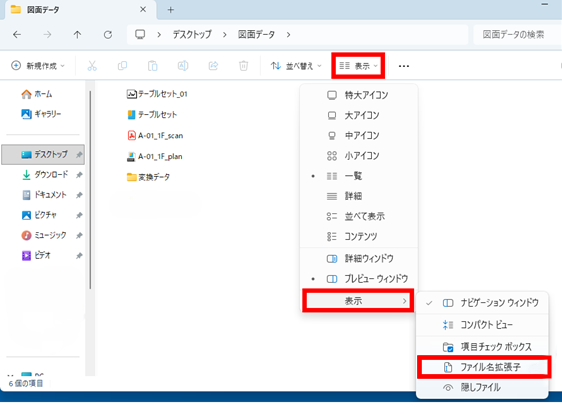

- エクスプローラーを開き、上部メニューの「表示」を開きます
- 「ファイル名拡張子」にチェックを入れます
- ファイル名の末尾（.dwg など）が表示されるようになります

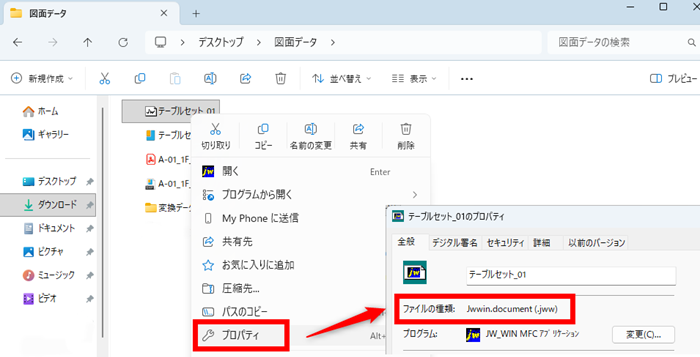

ファイルを右クリック →「プロパティ」→「ファイルの種類」でも確認できます。
アイコンの見た目だけで判断しないことが重要です。関連付けの状態によって、同じ拡張子でも違うアイコンに見えることがあります。
つまずきやすい拡張子の注意点
.dwg と .dxf — 同じ Autodesk 系でも役割が違う
DWG は AutoCAD の保存用、DXF は異なる CAD 間の受け渡し用です。
どちらもバージョンがあり、新しい形式は古い CAD で開けません。
開けないときは DWG のバージョンを変換する方法をご覧ください。
.jww と .jwc — Jw_cad の新旧形式
JWW が現行、JWC は DOS 版時代の旧形式です。
JWC が届いたら、Jw_cad で開いて JWW で保存し直すのが定番です。
.sfc と .p21 — 同じ SXF の 2 つの形式
どちらも公共工事の電子納品で使う SXF 形式です。
P21 が国際規格準拠の正式版、SFC は国内向けの簡易版で、ファイルサイズは SFC のほうが小さくなります。
.pdf — 中身が 2 種類ある
CAD から出力されたベクター PDF と、スキャンで作られたラスター PDF があり、CAD 化の手順が変わります。
拡大して線が滑らかならベクター、ギザギザならラスターです。
.bak / .jw$ — 消してはいけないバックアップ
CAD が自動生成するバックアップです。
元の図面が壊れたとき、拡張子を .dwg や .jww に戻すと復元できることがあります。
図面フォルダの掃除で削除する前に、役割を思い出してください。
拡張子が合わない・開けないときの対処
手持ちのソフトで開けない拡張子でも、対応形式へ変換することで開けるようになります。

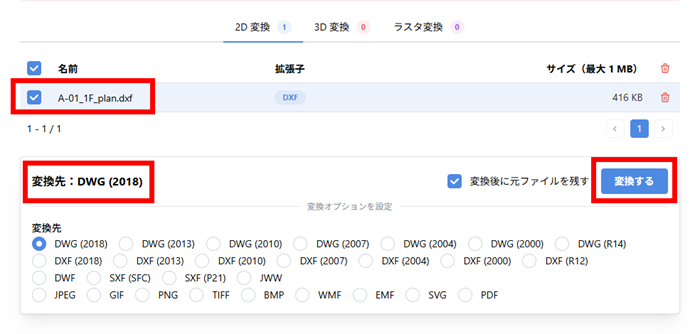

- 形式を変換する: DARE ONE（無料）で、DWG ⇄ DXF ⇄ JWW ⇄ PDF をブラウザから相互変換できます
- 中身だけ確認する: PDF に変換すれば、CAD がなくても誰でも閲覧できます
- 原因を切り分ける: 拡張子が合っているのに開けない場合は、バージョンや破損の可能性があります。DWG ファイルが開けない原因と対処法の手順で切り分けてください
変換の全体像は CAD データ変換 完全ガイドにまとめています。
よくある質問（FAQ）
CAD の代表的な拡張子は何ですか？
DWG（AutoCAD）・DXF（受け渡し用）・JWW（Jw_cad）の 3 つが代表格です。
公共工事では SXF（SFC・P21）も使われます。
拡張子が分からないファイルはどう確認すればいいですか？
エクスプローラーの「表示」→「ファイル名拡張子」にチェックを入れると、ファイル名の末尾に表示されます。
右クリック →「プロパティ」でも確認できます。
拡張子を手で書き換えれば開けるようになりますか？
なりません。
拡張子はラベルにすぎず、中身のデータ形式は変わらないためです。
形式を変えるには、変換サービスや CAD の書き出し機能で正しく変換する必要があります。
知らない拡張子のファイルが届いたら？
まずこの記事の一覧表で正体を確認し、対応ソフトがなければ PDF や手持ちの CAD の形式に変換して中身を確認するのが確実です。
無料版と有料版（DARE ONE +）は何が違いますか？
どちらも変換回数は無制限です。
無料版はダウンロードが 1 日 1 回で、変換した図面が DARE の AI モデル学習に利用されます。
有料版の DARE ONE +（月 2,200 円／年 22,000 円）はダウンロードが 1 日 10 回になり、図面が AI 学習に利用されないため、機密性の高い業務図面を扱う際により 適しています。
まとめ
- CAD の拡張子は .dwg（AutoCAD）・.dxf（受け渡し）・.jww（Jw_cad） の 3 つを軸に覚える
- 公共工事は .sfc / .p21、スキャン図面は .pdf / .jpg — それぞれ扱い方が違う
- 拡張子は手で書き換えても意味がない。開けない拡張子は変換で解決する
- .bak / .jw$ はバックアップ。困ったときの復元手段として覚えておく
届いたファイルの正体が分かったら、あとは変換するだけです。
