青焼き図面とは、ジアゾ感光紙を使った複写方式で印刷された図面のことです。
CAD が普及する前、原図をトレーシングペーパーに描き、それを複写して現場に配る方法が主流でした。
その複写物が青みを帯びた色になることから「青焼き」と呼ばれています。
| 項目 | 内容 |
|---|---|
| 何か | ジアゾ複写（感光紙）でつくられた図面の複写物 |
| 特徴 | 青系の線・地色。独特のにおいが残っていることも |
| 弱点 | 光と熱で退色する。長期保存に向かない |
| いま必要な作業 | スキャンしてデジタル化し、必要なら CAD データに戻す |
倉庫に積まれた青焼き図面は、放置するほど読めなくなります。
この記事では、劣化の理由と、いま残すための手順をまとめます。
紙の図面は、CAD データに戻せます
CAD 変換サービス「DARE ONE」の AI ラスタ変換なら、スキャンした図面から線・円・文字を認識して、編集できる DWG・DXF・JWW に復元できます。無料でお試しいただけます。
目次
「開けない図面データが送られてきた…」そんなお悩みを1分で解決
DARE ONE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！

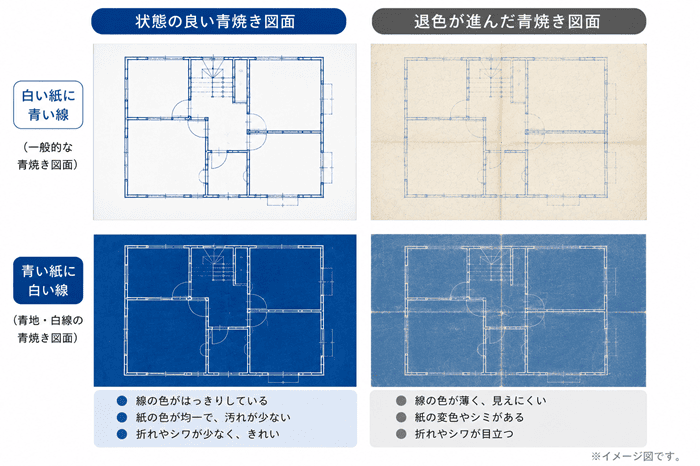

なぜ青焼きは色あせるのか
青焼きは、感光材の化学変化で線を写し取る方式です。
そのため、光（特に紫外線）と熱、湿気にさらされ続けると、線の色が薄くなり地色も変化します。
倉庫や現場事務所の環境では、次の条件が重なりがちです。
- 窓際・照明の近くで保管されている
- 夏場の高温、冬場の結露
- 丸めた状態で放置され、折れやシワが入っている
「読めるうちにデジタル化する」以外に、退色を巻き戻す方法はありません。
これが青焼き図面のデジタル化が急がれる理由です。
まずはスキャンして PDF で残す
最初の一歩は、現状をそのまま画像として保存することです。
編集できる形にするかどうかは後で決められますが、スキャンしなければ何も残りません。
スキャンのコツは次の 4 点です。
- 解像度は 300〜600 dpi: 細い線や小さい文字が多い図面は高めに
- 白黒 2 値よりグレースケール: 薄くなった線が飛びにくくなります
- まっすぐ取り込む: 傾くと後の変換精度が落ちます
- 折り目を伸ばす: 折れ線が線として写り込むのを防ぎます

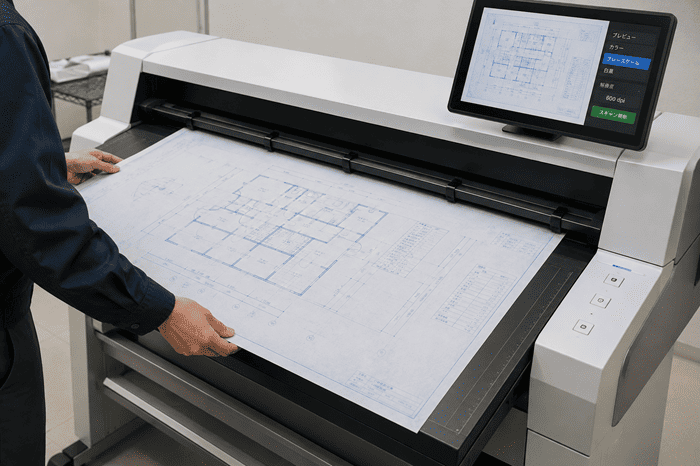

A1・A0 の大判図面は、家庭用のスキャナーでは取り込めません。
大判スキャナーを持つ業者に依頼するか、分割してスキャンして後で結合します。
デジタル化全体の進め方は 図面の電子化ガイドにまとめています。
編集したいなら CAD データに変換する
PDF や画像のままでは、寸法を測ったり線を引き直したりはできません。
改修や増築で図面を使うなら、CAD データに戻す必要があります。
ここで使うのが AI ラスタ変換です。
スキャン画像から線・円・文字を認識して、DWG・DXF・JWW のような編集できるデータに復元します。
STEP 1：スキャン画像をアップロード
DARE ONE の「ラスタ変換」に、スキャンした画像または PDF をアップロードします。
STEP 2：変換する
AI が線や文字を認識して、CAD データに変換します。

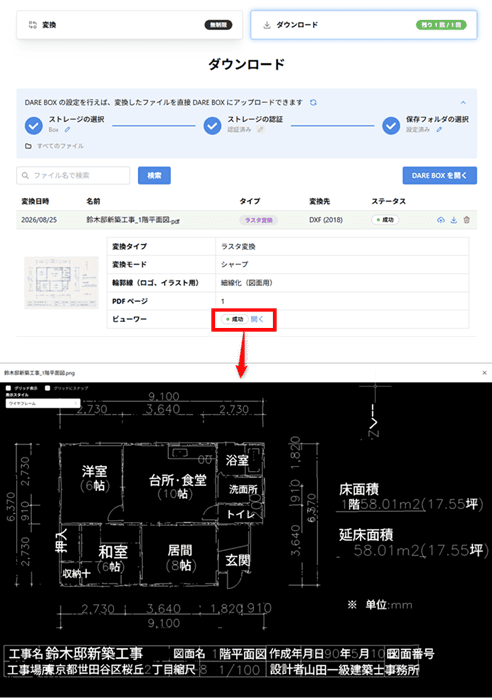

STEP 3：Web ビューワーで確認してダウンロード
復元の精度をブラウザ上で確認してから、必要な形式でダウンロードします。
👉 DARE ONE で青焼き図面を CAD データに変換する（無料）
図面内の日本語の文字も編集可能なテキストとして認識されるため、文字が線の集まりになる一般的なツールより後工程が楽になります。
仕組みと精度の実例は 手書き図面を AI で CAD データ化する方法、紙図面を CAD 化する手順で詳しく解説しています。
変換後にやること（正直な話）
AI 変換は「編集できる下書き」を高速に作る手段です。
そのまま完成品になるわけではないので、次の作業は残ります。
- 尺度合わせ: 変換後に CAD 側でスケールを合わせます
- 汚れ由来の図形の削除: 紙のシミや折り目が線として拾われた場合は消します
- 薄い線の補修: 退色して消えかけた線は、認識されないことがあります
それでも、手作業でゼロからトレースするより大幅に速いのが実務上の価値です。
外注との比較は CAD トレースの費用相場と自動化にまとめています。
保管と共有をどうするか
デジタル化した図面は、探せる状態で置くことが大事です。
- ファイル名に物件名・図面番号・日付を入れる
- サムネイルで一覧できる場所に置く
- 現場からスマホで見られるようにする
クラウド図面管理「DARE BOX」なら、サムネイルで図面を一覧しながら、スマホ（DARE BOX Mobile）から現場で確認できます（無料版はサムネイル生成が 1 日 3 枚まで、有料版の DARE BOX + は月 2,200 円／年 22,000 円）。
よくある質問（FAQ）
青焼き図面とは何ですか？
ジアゾ感光紙を使った複写方式で印刷された図面です。
青みを帯びた色になるため「青焼き」と呼ばれます。
光と熱で退色するため、長期保存には向きません。
退色した青焼き図面でも変換できますか？
線が視認できる程度に残っていれば変換できます。
ただし消えかけた線は認識されないことがあるため、読めるうちにスキャンするのが重要です。
スキャンの設定はどうすればいいですか？
300〜600 dpi、グレースケール、まっすぐ取り込むのが基本です。
薄い図面は解像度を上げると認識精度が上がります。
A1 サイズの図面はどうスキャンしますか？
大判スキャナーが必要です。
持っていない場合は業者に依頼するか、分割してスキャンして結合します。
無料版と有料版（DARE ONE +）は何が違いますか？
どちらも変換回数は無制限です。
無料版はダウンロードが 1 日 1 回で、変換した図面が DARE の AI モデル学習に利用されます。
有料版の DARE ONE +（月 2,200 円／年 22,000 円）はダウンロードが 1 日 10 回になり、図面が AI 学習に利用されません。
まとめ
- 青焼きはジアゾ複写の図面。光と熱で退色し、元に戻せない
- まずは 300〜600 dpi・グレースケールでスキャンして現状を保存する
- 編集が必要なら AI ラスタ変換で CAD データに復元する
- 変換後は尺度合わせ・汚れ由来の図形の削除が残る前提で計画する
まずは 1 枚、スキャンして変換の仕上がりを確かめてみてください。
