Jw_cad を使っていると、「取引先から届いた DWG が開けない」「DWG で納品してと言われたが保存できない」といった場面に遭遇することがよくあるのではないでしょうか。
結論として、Jw_cad は JWW と DXF の読み書きには対応していますが、DWG には対応していません。
そのため DWG を扱うには変換が必要です。
このガイドでは、DWG・DXF を開く方法（受け取る側）と、Jw_cad の図面を DWG・DXF で保存する方法（渡す側）の両方を、無料の手段からプラグインまで一気に整理します。
結論
Jw_cad は DXF なら標準機能だけで扱えますが、DWG は変換が必要です。
1 枚だけなら無料のオンライン変換、業務で DWG を繰り返しやり取りするなら、Jw_cad から直接開いて保存できる「DARE Jw」が便利です。
目次
- Jw_cad で DWG・DXF は開ける？
- DWG・DXF・JWW の違いを整理する
- DWG のバージョンと「開けない」の関係
- DWG・DXF を Jw_cad で開く方法（受け取る側）
- Jw_cad の図面を DWG・DXF で保存する方法（渡す側）
- 無料でできる範囲とプラグインの違い
- 目的別・変換方法の選び方
- 変換でよくある失敗と回避のコツ
- 開けない・文字化けするときの対処
- 【開発元が解説】変換で図面が崩れる仕組み
- よくある質問（FAQ）
- まとめ
「DWG形式で納品して」と言われて焦っていませんか？Jw_cadユーザー必見の解決策
Jw_cad で保存した JWW や DXF から DWG への変換は文字化けや縮尺ズレが起こりやすく、取引先から「図面が開けない」と指摘されがちです。
DARE ONE なら、JWW → DWG / DXF の変換がたったの1ステップで完了。 高精度変換エンジンがレイアウト崩れを最小限に抑え、あなたの図面をそのままの美しさで届けます。
Jw_cad で DWG・DXF は開ける？
まず、Jw_cad が対応している形式を整理します。
| 形式 | 説明 | Jw_cad 単体で開く | Jw_cad 単体で保存 |
|---|---|---|---|
| JWW | Jw_cad 独自の図面形式 | できる | できる |
| DXF | CAD 間でやり取りする中間形式 | できる | できる |
| DWG | AutoCAD の標準形式 | できない | できない |
つまり、DXF は Jw_cad だけで扱えますが、DWG は変換が必要ということです。
以下で「開く」「保存する」の順に、具体的な方法を説明します。
DWG・DXF・JWW の違いを整理する
図面ファイルは形式ごとに得意なことが違います。
変換の前に、それぞれの特徴を押さえておくと選びやすくなります。
- JWW : Jw_cad の独自形式です。日本の建築・設備の現場で広く使われています。Jw_cad 以外ではそのまま開けないことが多い形式です。
- DXF : 異なる CAD 間で図面を受け渡すために作られた中間形式です。多くの CAD が読み書きでき、互換性を重視する場面で使われます。
- DWG : AutoCAD の標準形式です。線や文字だけでなく図面の細かな情報まで保持できる一方、対応するソフトは限られます。
「相手が何のソフトで開くか」を基準に、渡す形式を選ぶのが基本です。
取引先が AutoCAD なら DWG、幅広い CAD で開くなら DXF が無難です。
DWG のバージョンと「開けない」の関係
DWG・DXF にはバージョンがあり、古い CAD では新しいバージョンのファイルを開けないことがあります。
「変換したのに開けない」というトラブルの多くは、これが原因です。
代表的なバージョンコードと年式の対応は次のとおりです。
| バージョンコード | 対応する年式（目安） |
|---|---|
| AC1015 | 2000〜2002 |
| AC1018 | 2004〜2006 |
| AC1021 | 2007〜2009 |
| AC1024 | 2010〜2012 |
| AC1027 | 2013〜2017 |
| AC1032 | 2018 以降 |
DWG のバージョンは、ファイルをメモ帳で開いて先頭の数文字を見ると確認できます。
開けないときは、送り主にバージョンを確認し、こちらで開けるバージョンでの保存を依頼するか、新しいバージョンに対応した変換ツールを使います。
DWG・DXF を Jw_cad で開く方法（受け取る側）
届いた DWG・DXF を Jw_cad で開くには、次の方法があります。
- DXF の場合 : Jw_cad の「ファイルを開く」からそのまま開けます。
- DWG の場合 : いったん JWW に変換してから開きます。無料のオンライン変換サービス「DARE ONE」を使うか、Jw_cad に組み込むプラグイン「DARE Jw」で直接開きます。
DARE ONE には Web ビューワーが付属しているので、変換後の図面をブラウザ上でチェックしてからダウンロードできます。
手順の詳細は DWG を JWW に変換する方法 と Jw_cad で DWG ファイルを開く方法 にまとめています。
なお DARE Jw は、DWG・DXF のレイアウト空間（ペーパー空間）だけを取り出して変換することもできます。
Jw_cad の図面を DWG・DXF で保存する方法（渡す側）
Jw_cad で作った図面を相手の CAD で開けるようにするには、次のようにします。
- DXF で渡す場合 : Jw_cad の「名前を付けて保存」で DXF を選べば、標準機能だけで保存できます。詳しくは JWW を DXF に変換する方法 をご覧ください。
- DWG で渡す場合 : Jw_cad 単体では保存できないため、オンライン変換の DARE ONE か、DARE Jw で書き出します。詳しくは JWW を DWG に変換する方法 をご覧ください。
- PDF で渡す場合 : Jw_cad の印刷機能から PDF に保存できます。詳しくは JWW を PDF に変換する方法 をご覧ください。
無料でできる範囲とプラグインの違い
DWG・DXF を扱う手段は 3 つあります。
用途に合わせて選べるよう、違いを表にまとめました。
| 比較項目 | Jw_cad 標準機能 | オンライン変換（DARE ONE） | プラグイン（DARE Jw） |
|---|---|---|---|
| DXF を開く・保存 | できる | できる | できる |
| DWG を開く・保存 | できない | 変換して対応 | Jw_cad で直接対応 |
| インストール | 不要 | 不要 | 必要 |
| 変換回数 | ー | 1 日 1 回・1 MB まで無料 | 回数の制限なし |
| 扱えるファイルサイズ | ー | 1 MB まで | 大きいファイルも可 |
| オフライン利用 | できる | できない | できる |
| 向いている人 | DXF だけで足りる人 | たまに 1 枚だけ変換する人 | 業務で頻繁にやり取りする人 |
こういう「DWG も含めて Jw_cad で直接やり取りしたい」という場合は、DARE Jw で解決できます。回数を気にせず、受け取った DWG・DXF をそのまま Jw_cad で開けます。
おすすめ：DARE Jw｜Jw_cad で DWG・DXF を直接開く・保存する
Jw_cad に組み込んで、DWG・DXF を回数制限なく相互変換・直接オープンできるプラグインです。体験版あり。

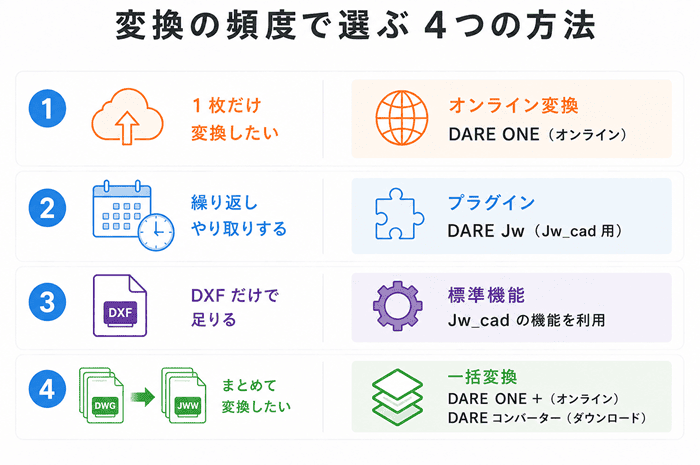

目的別・変換方法の選び方
どの方法が向いているかは、変換の頻度と扱う形式で決まります。
- 1 枚だけ・今すぐ変換したい : 無料のオンライン変換（DARE ONE）。インストール不要で、ブラウザだけで完結します。
- 毎日のように DWG をやり取りする : プラグイン（DARE Jw）。Jw_cad から直接開いて保存でき、回数の制限がありません。
- DXF だけで足りる : Jw_cad の標準機能。追加のソフトは不要です。
- たくさんの図面をまとめて変換したい : オンラインで最大 20 枚を一括変換できる DARE ONE +、またはダウンロード版で複数図面を一括変換できる DARE コンバーター を使います。
迷ったときは、「その作業を今後も繰り返すか」で選ぶと失敗が少なくなります。
単発ならオンライン、繰り返すならプラグインが目安です。
変換でよくある失敗と回避のコツ
変換でつまずきやすいポイントと、その回避策をまとめました。
- 縮尺がずれる: 実寸（1/1）で作図されているかを変換前に確認します。
- レイヤーが崩れる: 変換後にレイヤー分けが保持されているか、図面を開いて確認します。
- 文字だけ入っていない: フォントが埋め込まれていない場合に起こります。標準フォントへの変更で防げます。
- 一部の図形が欠ける: 特殊な図形やハッチングは変換時に簡略化されることがあります。重要な図面は、変換後に元の図面と見比べて確認します。

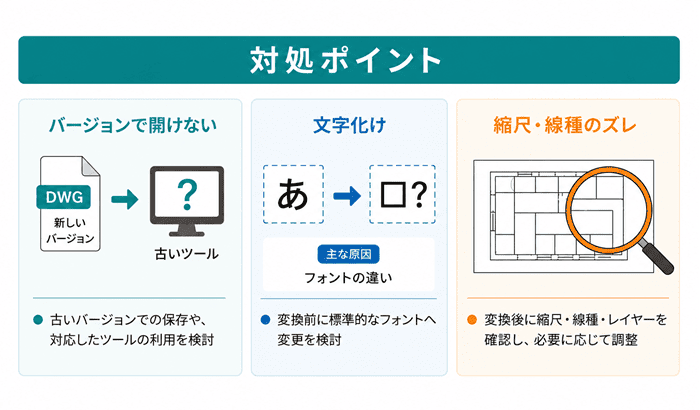

開けない・文字化けするときの対処
変換や受け渡しでつまずきやすいのは、次の 3 つです。
- バージョンで開けない : DWG が新しいバージョンだと、古いツールでは開けないことがあります。送り主に古いバージョンでの保存を依頼するか、新しいバージョンに対応したツールを使います。
- 文字化け : フォントの違いが主な原因です。変換前に MS ゴシックなど標準的なフォントに変更しておくと化けにくくなります。詳しい直し方は Jw_cad で開いた DXF ファイルが文字化けしたときの対処方法 をご覧ください。
- 縮尺・線種のズレ : 変換後に縮尺・線種・レイヤーが保持されているかを確認し、必要に応じて調整します。
【開発元が解説】変換で図面が崩れる仕組み
DARE は自社で CAD の変換エンジンを開発しています。
その視点から、変換でつまずきが起きる主な理由を整理します。
原因が分かると、対策が選びやすくなります。
- フォントの違い : Jw_cad と AutoCAD ではフォントの持ち方が異なります。片方にしかないフォント（SHX など）が使われていると、もう一方で表示できず、別の文字に置き換わります。
- バージョン差 : DWG・DXF はバージョンが多く、対応していないツールでは新しいファイルを読み込めません。
- 単位・尺度の考え方 : 実寸か図寸かがずれると、変換後に縮尺や寸法がずれて見えます。
- 図形表現の違い : ハッチングや特殊な線種など、ソフト固有の表現は変換時に近い形へ置き換えられることがあります。
これらの再現度は変換ツールの精度で変わります。
DARE は文字や線の再現性を継続的に改善しています。
よくある質問（FAQ）
DWG ファイルを Jw_cad で開くにはどうすればいいですか？
DWG を JWW に変換すると Jw_cad で開けます。
無料のオンライン変換 DARE ONE を使うか、DARE Jw を入れて DWG を直接開く方法があります。
Jw_cad で DWG 形式で保存するには？
Jw_cad 単体では DWG 保存に対応していません。
オンライン変換の DARE ONE、または DARE Jw を使うことで DWG として書き出せます。
DARE Jw なら、Jw_cad のメニューから直接 DWG・DXF を書き出せます。
Jw_cad の拡張子は DWG ですか？
いいえ。
Jw_cad の標準の拡張子は .jww です。
DWG は AutoCAD の標準形式で、Jw_cad で扱うには変換が必要です。
変換すると文字化けするのはなぜですか？
主な原因はフォントの違いです。
変換前に標準フォントへ変更しておくと化けにくくなります。
無料版と有料版（DARE ONE +）は何が違いますか？
どちらも変換回数は無制限です。
無料版はダウンロードが 1 日 1 回で、変換した図面が DARE の AI モデル学習に利用されます。
有料版の DARE ONE +（月 2,200 円／年 22,000 円）はダウンロードが 1 日 10 回になり、図面が AI 学習に利用されないため、機密性の高い業務図面も安心して変換できます。
まとめ
Jw_cad は DXF なら標準機能だけで開いて保存できますが、DWG は変換が必要です。
1 枚だけなら無料のオンライン変換、業務で頻繁に DWG をやり取りするなら Jw_cad で直接開ける・保存できる DARE Jw が便利です。
開けない・文字化けするときは、バージョンとフォントを見直すと多くは解決します。
用途別の詳しい手順は、JWW を DWG に変換する方法／JWW を DXF に変換する方法／DWG を JWW に変換する方法 をご覧ください。
