CAD オペレーターは、設計者の指示や手書きの下書きをもとに、CAD で図面を作成・修正する仕事です。
設計の意思決定そのものより、図面を正確に、早く、決められた体裁で仕上げることが役割の中心になります。
| 項目 | 内容 |
|---|---|
| 主な業務 | 新規作図、既存図面の修正、図面の体裁統一、印刷・データ整理 |
| 扱うソフト | 建築・設備なら Jw_cad（無料CAD）、DWG（標準的な図面形式） が中心の職場なら AutoCAD や互換 CAD |
| よく求められるスキル | 正確さ、図面の読解力、形式やデータの扱い、コミュニケーション |
| 働き方 | 社員・派遣・在宅など幅がある |
未経験から入る人も多い職種ですが、「操作ができる」だけでは足りない部分があります。
この記事では、実務の中身と、押さえておくと差がつくポイントを整理します。
形式が合わない図面は、変換で解決できる場合があります
CAD 変換サービス「DARE ONE」なら、DWG・DXF（汎用形式）・JWW（Jw_cad形式）・PDF を相互に変換できます。ブラウザ完結・インストール不要で、無料でお試しいただけます。
目次
「開けない図面データが送られてきた…」そんなお悩みを1分で解決
DARE ONE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！

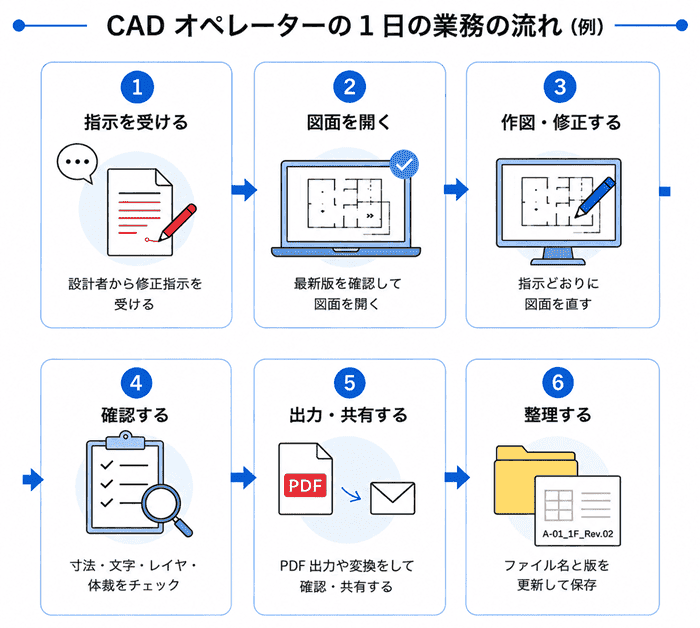

1 日の仕事の流れ（例）
- 指示を受ける: 設計者から手書きの朱書き、または口頭・チャットで修正指示を受けます
- 図面を開く: 該当図面の最新版を確認して開きます
- 作図・修正する: 指示どおりに図面を直します
- 確認する: 寸法・文字・レイヤ（図面の階層）・体裁をチェックします
- 出力・共有する: PDF に出して確認を回す、または相手の形式に変換して送ります
- 整理する: ファイル名と版を更新して保存します
実務では、3 の作図そのものより、2 と 4 と 6 で差が出ます。
古い版で作業していた、体裁が揃っていない、どれが最新か分からない——これらは手戻り（やり直し）の原因になるためです。
求められるスキル
1. 図面を読む力
指示された箇所だけを直すのではなく、「なぜその修正が必要か」が読めると、関連箇所の抜けに気づけます。
読み方の基本は 図面の見方の基本、記号は 図面記号の一覧と読み方にまとめています。
2. 正確さと体裁の意識
線がつながっていない、文字サイズが不統一、レイヤがぐちゃぐちゃ——これらは後工程の負担になります。
レイヤと文字種を揃える習慣は、そのまま評価につながります（Jw_cad のレイヤの使い方）。
3. 形式・データの扱い
ここが実務で最も差がつく部分です。
- DWG・DXF・JWW・SXF の違いが分かる（CAD ファイルの拡張子一覧）
- バージョン違いで開けないときの対処が分かる（DWG ファイルが開けない！原因 6 つと対処法）
- 文字化けの原因と直し方が分かる（Jw_cad で開いた DXF が文字化けしたときの対処）
4. 段取りとコミュニケーション
指示の不明点をその場で確認できる人は、手戻りが少なくなります。

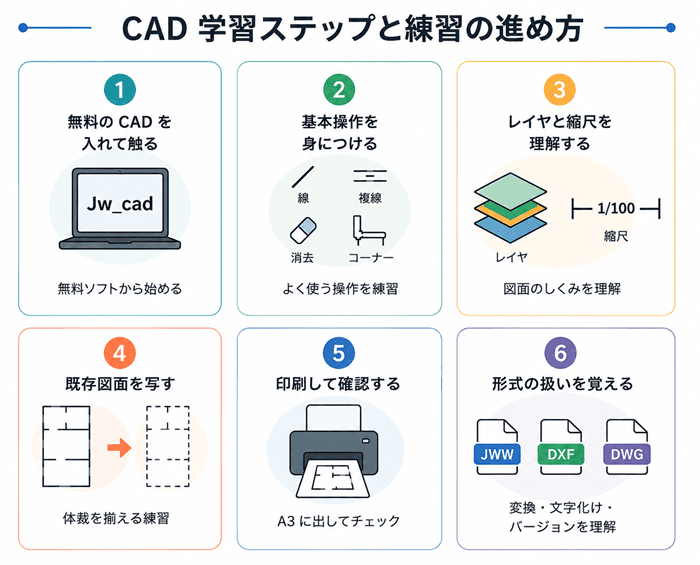

未経験から始めるときの学習順序
- 無料の CAD を入れて触る: Jw_cad なら無料で始められます（Jw_cad のインストール方法）
- 基本操作を身につける: 線・複線・消去・伸縮・コーナー（Jw_cad の使い方）
- レイヤと縮尺を理解する: ここまでで「実務の図面が触れる」状態になります
- 既存図面を写す: 書籍や公開図面を写して、体裁を揃える練習をします
- 印刷して確認する: A3 に出して、線の太さと文字が読めるかを見ます
- 形式の扱いを覚える: 変換・文字化け・バージョンの知識を足します
学習全体の進め方は CAD 学習の始め方、独学のコツは CAD 初心者でも習得できる独学の勉強方法にまとめています。
資格の位置づけは CAD の仕事を始めよう。資格の種類と必要な知識まとめをご覧ください。
実務でつまずく「データの壁」
現場で相談が多いのは、操作方法ではなく受け取ったデータの問題です。
- Jw_cad の職場に DWG が届いた（Jw_cad は DWG を直接開けない）
- 新しい DXF が開けない（Jw_cad が読めるのは R12 形式まで）
- 図面の文字が化けている
- PDF しかない（元データがもらえない）
- 公共工事で SXF（P21・SFC）での提出を求められた
対処の入口は次のとおりです。
| 状況 | 対処 |
|---|---|
| DWG が届いた（たまに） | 無料の DARE ONE で JWW に変換 |
| DWG が届く（毎日） | DARE Jw でドラッグ＆ドロップ変換 |
| PDF しかない | PDF を DWG に変換する方法 |
| 大量の図面を変換 | CAD 図面を一括変換する方法 |
| 納品形式が SXF | DWG・JWW を SXF に変換する方法 |
「開けません」で止まらずに手を打てる人は、どの現場でも重宝されます。

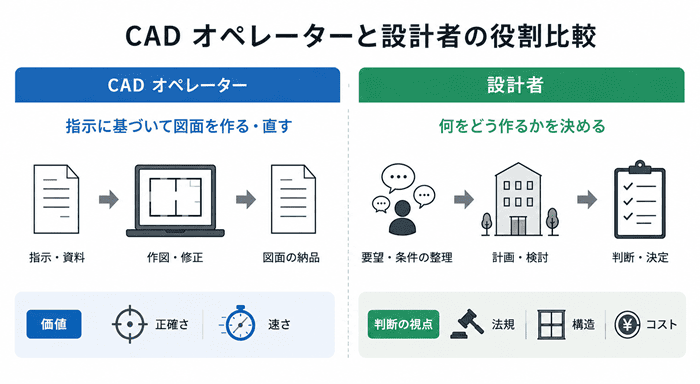

設計職との違い
- CAD オペレーター: 指示に基づいて図面を作る・直す。正確さと速さが価値
- 設計者: 何をどう作るかを決める。法規・構造・コストの判断を含む
キャリアの広げ方としては、オペレーターとして図面と現場の知識を積みながら、設備・電気・意匠など分野の専門性を足す流れが一般的です。
分野ごとの違いは 建築 CAD、設備・電気 CAD、土木 CAD、機械 CADで解説しています。
よくある質問（FAQ）
CAD オペレーターは未経験でもなれますか？
未経験から始める人も多い職種です。
無料の CAD で基本操作とレイヤ・縮尺を身につけ、既存図面を写す練習をしておくと、実務に入ってからの立ち上がりが早くなります。
どの CAD を覚えればいいですか？
職場によって異なります。
国内の建築・設備は Jw_cad、DWG を扱う職場は AutoCAD や互換 CAD が中心です。
両方の形式を橋渡しできることが強みになります。
資格は必要ですか？
必須ではありませんが、学習の指標として役立ちます。
詳しくは CAD の仕事を始めよう。資格の種類と必要な知識まとめをご覧ください。
在宅で働けますか？
図面データのやり取りが中心なので、在宅の求人もあります。
その場合、データの受け渡しと版管理を自力で回せることが条件になりやすいです（図面データの渡し方ガイド）。
無料版と有料版（DARE ONE +）は何が違いますか？
図面変換サービス DARE ONE は、どちらも変換回数が無制限です。
無料版はダウンロードが 1 日 1 回で、変換した図面が DARE の AI モデル学習に利用されます。
有料版の DARE ONE +（月 2,200 円／年 22,000 円）はダウンロードが 1 日 10 回になり、一括変換（最大 20 枚）にも対応し、図面が AI 学習に利用されません。
まとめ
- CAD オペレーターは指示をもとに図面を正確・迅速に仕上げる仕事
- 差がつくのは作図そのものより、最新版の管理・体裁・データの扱い
- 未経験なら 無料 CAD → 基本操作 → レイヤと縮尺 → 既存図面を写すの順
- 実務の壁は形式問題。変換で解決できる引き出しを持つと重宝される
まずは手元の図面を 1 枚変換して、形式の壁を越える感覚を確かめてみてください。
